การคำนวณความสามารถในการรับน้ำหนักของเครนพอร์ทัลแขนหมุนตัวเดียวเป็นกระบวนการสำคัญที่ต้องใช้ความเข้าใจอย่างครอบคลุมเกี่ยวกับปัจจัยต่างๆ ในฐานะซัพพลายเออร์ของเครนพอร์ทัลแขนหมุนเดี่ยว ฉันได้เห็นโดยตรงถึงความสำคัญของการคำนวณความสามารถในการรับน้ำหนักที่แม่นยำในการรับรองความปลอดภัยและประสิทธิภาพของการทำงานของเครน ในบล็อกนี้ ฉันจะแบ่งปันข้อมูลเชิงลึกที่สำคัญบางประการเกี่ยวกับวิธีการคำนวณความสามารถในการรับน้ำหนักของเครนพอร์ทัลแขนหมุนตัวเดียว
ทำความเข้าใจพื้นฐานของเครน Jib Portal ตัวเดียว
ก่อนที่จะเจาะลึกการคำนวณความสามารถในการรับน้ำหนัก จำเป็นต้องทำความเข้าใจโครงสร้างพื้นฐานและส่วนประกอบของเครนพอร์ทัลแขนเดียวก่อน โดยทั่วไปเครนพอร์ทัลแขนหมุนตัวเดียวจะประกอบด้วยโครงพอร์ทัล แขนหมุน กลไกการยก รถเข็น และระบบควบคุม โครงพอร์ทัลให้การสนับสนุนและความมั่นคงสำหรับเครน ในขณะที่แขนจับเป็นแขนแนวนอนที่ยื่นออกมาจากโครงพอร์ทัลเพื่อยกและเคลื่อนย้ายสิ่งของ กลไกการยกมีหน้าที่ในการยกและลดภาระ และรถเข็นจะเคลื่อนที่ไปตามแขนหมุนเพื่อวางตำแหน่งโหลดในแนวนอน
ปัจจัยที่ส่งผลต่อความสามารถในการรับน้ำหนักของเครนพอร์ทัล Jib ตัวเดียว
มีหลายปัจจัยที่มีอิทธิพลต่อความสามารถในการรับน้ำหนักของเครนพอร์ทัลแขนหมุนตัวเดียว ซึ่งรวมถึง:
- ความยาวจิ๊บ: ยิ่งแกนหมุนยาว ความสามารถในการรับน้ำหนักที่ส่วนท้ายของแกนหมุนก็จะยิ่งต่ำลง เนื่องจากยิ่งแกนหมุนยาวเท่าไร โมเมนต์ที่เกิดจากโหลดก็จะยิ่งมากขึ้นเท่านั้น ซึ่งจะสร้างความเครียดให้กับโครงสร้างของเครนมากขึ้น
- ความสูงในการยก: ยิ่งความสูงในการยกสูงเท่าไร ความสามารถในการรับน้ำหนักก็จะยิ่งลดลงเท่านั้น เนื่องจากน้ำหนักที่เพิ่มขึ้นของเชือกยกและความเครียดที่เพิ่มขึ้นในกลไกการยก
- การกำหนดค่าเครน: การกำหนดค่าเครนที่แตกต่างกัน เช่น มุมของแขนหมุนและตำแหน่งของน้ำหนักถ่วง อาจส่งผลต่อความสามารถในการรับน้ำหนักได้ ตัวอย่างเช่น เครนที่มีมุมบูมที่ชันกว่าอาจมีความสามารถในการรับน้ำหนักที่สูงกว่าที่ส่วนท้ายของบูม
- ลักษณะการโหลด: น้ำหนัก ขนาด และรูปร่างของโหลดก็มีบทบาทในการกำหนดความสามารถในการรับน้ำหนักเช่นกัน น้ำหนักบรรทุกที่มีรูปร่างไม่สม่ำเสมอหรือเทอะทะอาจต้องมีการจัดการเป็นพิเศษ และอาจลดความสามารถในการรับน้ำหนักที่มีประสิทธิภาพของเครน
- สภาพแวดล้อม: ลม อุณหภูมิ และปัจจัยด้านสิ่งแวดล้อมอื่นๆ อาจส่งผลต่อเสถียรภาพและประสิทธิภาพของเครน ซึ่งอาจส่งผลต่อความสามารถในการรับน้ำหนักได้ ตัวอย่างเช่น ลมแรงสามารถสร้างแรงเพิ่มเติมให้กับเครน ส่งผลให้ความสามารถในการรับน้ำหนักลดลง
วิธีการคำนวณ
มีหลายวิธีในการคำนวณความสามารถในการรับน้ำหนักของเครนพอร์ทัลแขนหมุนเดี่ยว วิธีการที่พบบ่อยที่สุดจะขึ้นอยู่กับหลักการของกลศาสตร์และวิศวกรรมโครงสร้าง ต่อไปนี้เป็นขั้นตอนทั่วไปที่เกี่ยวข้องกับการคำนวณ:
ขั้นตอนที่ 1: กำหนดเรขาคณิตของเครน
ขั้นแรก คุณต้องทราบขนาดของเครน รวมถึงความยาวของแขนยก ความสูงของโครงพอร์ทัล และตำแหน่งของกลไกการยก มิติเหล่านี้มีความสำคัญอย่างยิ่งในการคำนวณโมเมนต์และแรงที่กระทำต่อเครน
ขั้นตอนที่ 2: วิเคราะห์เงื่อนไขการโหลด
ระบุประเภทของน้ำหนักบรรทุกที่เครนจะยก รวมถึงน้ำหนัก จุดศูนย์ถ่วง และแรงไดนามิกใดๆ ที่อาจมีอยู่ แรงไดนามิกสามารถเกิดขึ้นได้ในระหว่างการเร่งความเร็ว การชะลอตัว หรือเมื่อโหลดแกว่ง
ขั้นตอนที่ 3: คำนวณช่วงเวลา
โมเมนต์เป็นผลคูณของแรงและระยะห่างจากจุดหมุน ในกรณีของเครนพอร์ทัลแขนหมุนเดี่ยว ช่วงเวลาหลักที่ต้องพิจารณาคือช่วงเวลาที่สร้างโดยน้ำหนักบรรทุกและช่วงเวลาที่สร้างขึ้นโดยน้ำหนักถ่วง ผลรวมของช่วงเวลาเหล่านี้ต้องอยู่ภายในขีดจำกัดที่อนุญาตของโครงสร้างเครน
ขั้นตอนที่ 4: พิจารณาความแข็งแกร่งของโครงสร้าง
ความสามารถในการรับน้ำหนักของเครนยังถูกจำกัดด้วยความแข็งแรงของโครงสร้างของส่วนประกอบต่างๆ คุณต้องวิเคราะห์ความเค้นและความเครียดในเฟรมพอร์ทัล จิบ และส่วนประกอบอื่นๆ เพื่อให้แน่ใจว่าสามารถทนต่อโหลดได้โดยไม่เกิดข้อผิดพลาด ซึ่งอาจเกี่ยวข้องกับการใช้ซอฟต์แวร์ทางวิศวกรรมหรือการปรึกษาวิศวกรโครงสร้าง
ขั้นตอนที่ 5: ใช้ปัจจัยด้านความปลอดภัย
เพื่อคำนึงถึงความไม่แน่นอนและมั่นใจในความปลอดภัยของการทำงานของเครน โดยทั่วไปปัจจัยด้านความปลอดภัยจะถูกนำมาใช้กับความสามารถในการรับน้ำหนักที่คำนวณได้ ปัจจัยด้านความปลอดภัยจะขึ้นอยู่กับมาตรฐานและข้อบังคับอุตสาหกรรม และโดยทั่วไปจะอยู่ในช่วงตั้งแต่ 1.2 ถึง 1.5
ตัวอย่างการคำนวณ
ลองพิจารณาตัวอย่างง่ายๆ เพื่อแสดงการคำนวณกำลังการผลิต สมมติว่าเรามีเครนพอร์ทัลแขนหมุนตัวเดียวที่มีความยาวแขนหมุน 20 เมตร ความสูงในการชัก 10 เมตร และน้ำหนักถ่วง 5 ตัน เครนถูกออกแบบมาเพื่อยกของหนัก 10 ตันที่รัศมี 15 เมตรจากศูนย์กลางของโครงพอร์ทัล
-
คำนวณช่วงเวลาที่สร้างขึ้นโดยโหลด-
โมเมนต์ (M_load) ที่สร้างโดยโหลดนั้นกำหนดโดยสูตร M_load = W_load * r โดยที่ W_load คือน้ำหนักของโหลด และ r คือรัศมี ในกรณีนี้ M_load = 10 ตัน * 15 เมตร = 150 ตัน-เมตร -
คำนวณโมเมนต์ที่สร้างขึ้นโดยเครื่องถ่วง-
สมมติว่าน้ำหนักถ่วงอยู่ห่างจากศูนย์กลางของกรอบพอร์ทัล 3 เมตร โมเมนต์ (M_counterweight) ที่สร้างโดยน้ำหนักถ่วงคือ M_counterweight = W_counterweight * d โดยที่ W_counterweight คือน้ำหนักของน้ำหนักถ่วง และ d คือระยะทาง ดังนั้น M_counterweight = 5 ตัน * 3 เมตร = 15 ตัน - เมตร -
กำหนดโมเมนต์สุทธิ-
โมเมนต์สุทธิ (M_net) ที่กระทำต่อเครนคือ M_net = M_load - M_counterweight = 150 ตัน - เมตร - 15 ตัน - เมตร = 135 ตัน - เมตร -
ตรวจสอบความแข็งแรงของโครงสร้าง-
เราจำเป็นต้องตรวจสอบให้แน่ใจว่าส่วนประกอบโครงสร้างของเครนสามารถทนต่อโมเมนต์สุทธิได้ ซึ่งอาจเกี่ยวข้องกับการวิเคราะห์ความเค้นใน jib และกรอบพอร์ทัลโดยใช้หลักการทางวิศวกรรม หากความเค้นที่คำนวณได้อยู่ภายในขีดจำกัดที่อนุญาตของวัสดุที่ใช้ในการก่อสร้างเครน เครนก็สามารถยกน้ำหนักได้อย่างปลอดภัย -
ใช้ปัจจัยด้านความปลอดภัย-
สมมติว่ามีปัจจัยด้านความปลอดภัยที่ 1.2 ความสามารถในการรับน้ำหนักที่ปรับแล้วคือความสามารถในการรับน้ำหนักที่คำนวณได้หารด้วยปัจจัยด้านความปลอดภัย หากความสามารถในการรับน้ำหนักที่คำนวณตามการวิเคราะห์โมเมนต์เพียงพอ แต่หลังจากใช้ปัจจัยด้านความปลอดภัยแล้ว ยังคงเป็นไปตามข้อกำหนด เครนก็ถือว่าเหมาะสมกับน้ำหนักบรรทุกที่ต้องการ
ความสำคัญของการคำนวณกำลังการผลิตไฟฟ้าที่แม่นยำ
การคำนวณความสามารถในการรับน้ำหนักที่แม่นยำเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ:
- ความปลอดภัย: การบรรทุกน้ำหนักเกินของเครนอาจทำให้เกิดความล้มเหลวของโครงสร้าง ซึ่งอาจทำให้เกิดอุบัติเหตุร้ายแรง การบาดเจ็บ และการเสียชีวิตได้ ด้วยการคำนวณความสามารถในการรับน้ำหนักที่แม่นยำ เราจึงมั่นใจได้ว่าเครนจะทำงานภายในขีดจำกัดที่ปลอดภัย
- ประสิทธิภาพ: การทราบความสามารถในการรับน้ำหนักที่แน่นอนของเครนช่วยให้เราเพิ่มประสิทธิภาพการใช้งานได้ เราสามารถหลีกเลี่ยงการใช้เครนน้อยเกินไป ซึ่งอาจส่งผลให้เกิดความไร้ประสิทธิภาพ และยังป้องกันการบรรทุกเกินพิกัด ซึ่งอาจทำให้เครนเสียหายและขัดขวางการปฏิบัติงานได้
- การปฏิบัติตาม: อุตสาหกรรมหลายแห่งมีกฎระเบียบที่เข้มงวดเกี่ยวกับความปลอดภัยของเครนและความสามารถในการรับน้ำหนัก ด้วยการคำนวณความสามารถในการรับน้ำหนักที่แม่นยำ เราจึงมั่นใจได้ว่าเครนของเราปฏิบัติตามกฎระเบียบเหล่านี้
กลุ่มผลิตภัณฑ์ของเรา

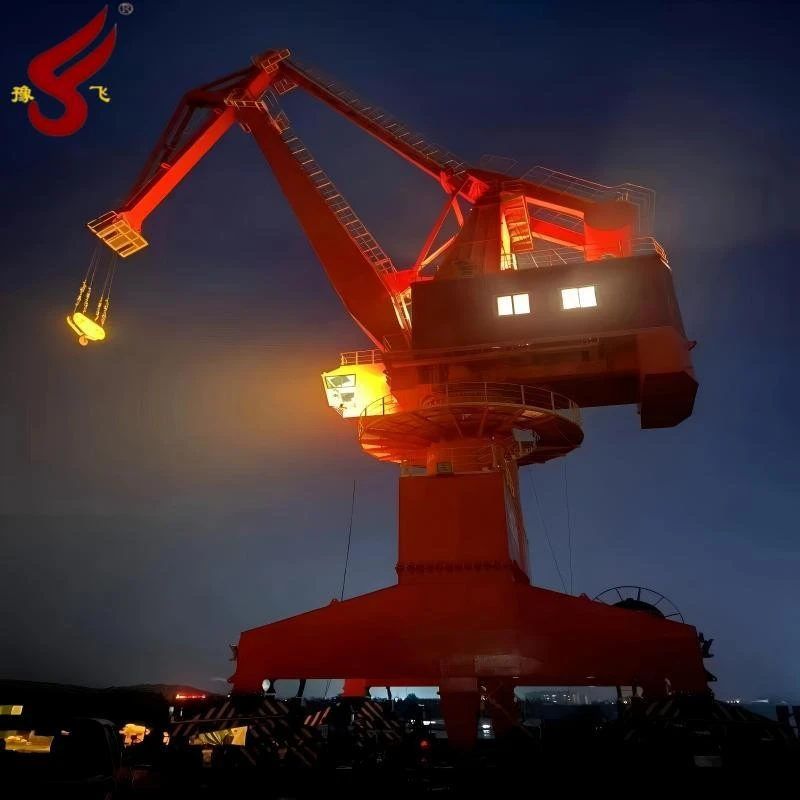

ในฐานะซัพพลายเออร์เครนพอร์ทัล jib รายเดียว เรานำเสนอเครนคุณภาพสูงที่หลากหลายเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา นอกจากเครนพอร์ทัลแขนหมุนเดี่ยวแล้ว เรายังมีเครนท่าเรือประเภทอื่นๆ ด้วย เช่นStacker-Reclaimer-เครนพอร์ทัลสี่ลิงค์ประเภท MQ, และเครนคอนเทนเนอร์แบบส่งถึงฝั่ง- เครนของเราได้รับการออกแบบและผลิตด้วยมาตรฐานสูงสุด ทำให้มั่นใจในความน่าเชื่อถือ ความปลอดภัย และประสิทธิภาพ
ติดต่อเราเพื่อจัดซื้อจัดจ้าง
หากคุณอยู่ในตลาดสำหรับเครนพอร์ทัลแขนหมุนเดี่ยวหรือเครนพอร์ตประเภทอื่นๆ เราขอแนะนำให้คุณติดต่อเรา ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณกำหนดความสามารถในการรับน้ำหนักที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ และมอบโซลูชันที่ปรับแต่งตามความต้องการให้กับคุณ เรามุ่งมั่นที่จะให้บริการและสนับสนุนลูกค้าที่เป็นเลิศตลอดกระบวนการจัดซื้อจัดจ้าง
อ้างอิง
- "คู่มือการออกแบบเครน" โดย John P. Shimek
- มาตรฐานและแนวปฏิบัติที่เผยแพร่โดยสมาคมอุตสาหกรรมที่เกี่ยวข้อง เช่น American Society of Mechanical Engineers (ASME)
