คำอธิบาย

พารามิเตอร์ทางเทคนิค

รถยก-ใช้กันอย่างแพร่หลายในการซ้อนและเรียกคืนวัสดุเทกอง (ถ่านหิน แร่ ฯลฯ) รถเรียงซ้อน-ส่วนใหญ่ประกอบด้วยโครงสร้างเหล็ก สายพานลำเลียงแบบแขน รถหาง กลไก luffing กลไกการแกว่ง กลไกการวิ่งของรถเข็น ระบบกำจัดฝุ่น อุปกรณ์ล้อถัง อุปกรณ์ไฟฟ้า และสิ่งอำนวยความสะดวกด้านความปลอดภัยและอุปกรณ์เสริมที่จำเป็นอื่น ๆ แขนของมันสามารถหมุนได้ ใยบวบ และกล้องโทรทรรศน์ และหัวก็หมุนล้อถังเพื่อขุดวัสดุได้ ตามฟังก์ชันที่แตกต่างกัน สามารถแบ่งออกเป็น: รถยก, รถยกล้อถัง, รถยกล้อรถ-

มาตรฐานหลักที่อ้างถึง: GB/T14695-93 "Arm-type bucket wheel stacker-พารามิเตอร์ประเภท reclaimer", JB/T7326-94 "ข้อกำหนดด้านความปลอดภัยของ Bucket wheel stacker-reclaimer", JB/T7328-94 "Bucket wheel ข้อมูลจำเพาะทางเทคนิคการยอมรับการเรียกคืนรถยกซ้อน ", GB3811-2008 "ข้อกำหนดการออกแบบเครน", GB6067-85 "ข้อกำหนดด้านความปลอดภัยของเครน"

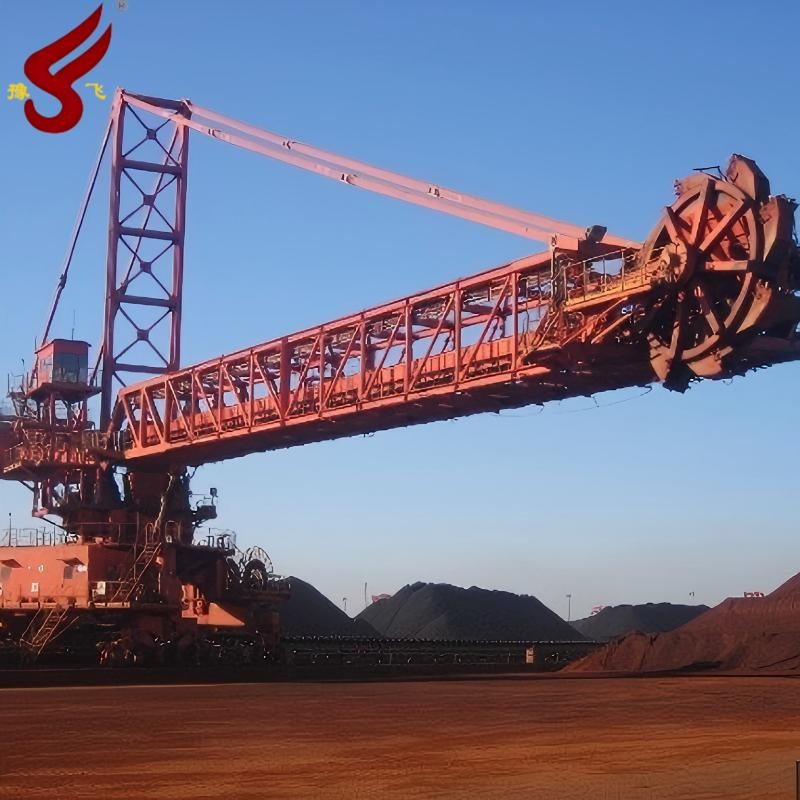

Stacker-Reclaimer

พิมพ์			DQL450/600.25	DQL1000/1250.30	DQL1800/2000.35	DQL2500/3000.40
กำลังการผลิต	ผลผลิตสูงสุด(t/h)	ซ้อน	600	1250	2000	3000
	ผลผลิตสูงสุด(t/h)	เรียกคืน	450	1000	1800	2500
	ความสูงซ้อน (m)	เหนือราง	10	11	12	12
	ความสูงซ้อน (m)	ใต้ราง	2	2	2	2
Mวัสดุ	ประเภทและความหนาแน่น (t/m³)		0.85~1	0.85~1	0.85~1	0.85~1
Mวัสดุ	(มม.)		0~300	0~300	0~300	0~300
	ติดตามระยะทาง	(m)	5	6	7	8
	ระยะทางฐาน	(m)	6	7	7	9
	ความเร็ว (เมตร/นาที)	ช้า	7	7	7	7
	ความเร็ว (เมตร/นาที)	เร็ว	30	30	30	30
	Max.โหลดล้อ (KN)		200	200	<250	น้อยกว่าหรือเท่ากับ 250
	แนะนำรถไฟ		P43/P50	P43/P50	QU80/QU100	QU80/QU100
พาวเวอร์ซัพพลาย			6~10KV

คุณสมบัติของ Stacker-การเรียกคืน

การทำงานต่อเนื่องอย่างมีประสิทธิภาพ: การบูรณาการบูมลำเลียงและกลไกการแกว่งทำให้สามารถสลับระหว่างการซ้อนและการเรียกคืนได้อย่างราบรื่น ซึ่งช่วยปรับปรุงประสิทธิภาพการดำเนินงานได้อย่างมาก

ความยืดหยุ่นสูง: บูมสามารถหมุน ยื่น และยืดไสลด์ได้ ปรับให้เข้ากับกองวัสดุที่มีความสูงและมุมที่แตกต่างกันเพื่อการครอบคลุมในวงกว้าง

การควบคุมอัตโนมัติ: ติดตั้งระบบควบคุมอัจฉริยะ รองรับการทำงานระยะไกล การวางตำแหน่งอัตโนมัติ และการปรับอัตราการไหล ช่วยลดการแทรกแซงด้วยตนเอง

ประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่ไม่เอื้ออำนวย: การออกแบบโครงสร้างเสริมแรงพร้อมคุณสมบัติ-ต้านทานลมและฝุ่น- ช่วยให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพใน-ฝุ่นสูง ลมแรง- และสภาวะที่ท้าทายอื่นๆ

ประสิทธิภาพการใช้พลังงานและการปกป้องสิ่งแวดล้อม: ใช้ประโยชน์จากระบบขับเคลื่อนพลังงานต่ำ- โดยบางรุ่นมีระบบป้องกันฝุ่นแบบสเปรย์เพื่อลดมลภาวะต่อสิ่งแวดล้อม

สาขาการสมัครของ Stacker-การเรียกคืน

โรงไฟฟ้าพลังความร้อน: ใช้สำหรับการซ้อนถ่านหินและการเรียกคืนเพื่อให้แน่ใจว่ามีการจ่ายเชื้อเพลิงสำหรับหม้อไอน้ำอย่างต่อเนื่อง

ท่าเรือและท่าเทียบเรือ: จัดการสินค้าเทกอง เช่น แร่เหล็ก ถ่านหิน และธัญพืช ช่วยเพิ่มขีดความสามารถในการจัดการท่าเรือ

อุตสาหกรรมเหล็กและเหล็กกล้าและโลหะวิทยา: จัดการการจัดเก็บและการขนส่งวัตถุดิบ เช่น แร่เหล็ก โค้ก และหินปูน

เหมืองถ่านหิน: ดำเนินการ-ซ้อนถ่านหินขนาดใหญ่ เรียกคืน และผสมถ่านหินในลานจัดเก็บถ่านหิน

ภาควัสดุก่อสร้างและเคมี: อำนวยความสะดวกในการจัดการการจัดเก็บวัตถุดิบปูนซีเมนต์ ปุ๋ย มวลรวม และสินค้าโภคภัณฑ์อื่นๆ

Stacker-Reclaimer

องค์ประกอบของรถยก-ผู้เรียกคืน

I. โครงสร้างหลัก

1. โครงขา

ฟังก์ชัน: ทำหน้าที่เป็นโครงรองรับของอุปกรณ์ บรรทุกบูม ระบบขับเคลื่อน และส่วนประกอบอื่นๆ เพื่อให้มั่นใจถึงความเสถียรโดยรวมและ-ความสามารถในการรับน้ำหนัก

ส่วนประกอบ: ประกอบด้วยคานหลัก ขารองรับ น้ำหนักถ่วง ฯลฯ บางรุ่นใช้การออกแบบโครงสำหรับตั้งสิ่งของแบบเต็ม-หรือกึ่ง-

2. บูม

ฟังก์ชัน: ส่วนประกอบหลักสำหรับการติดตั้งสายพานลำเลียง ช่วยให้สามารถวางวัสดุซ้อนและเรียกคืนความครอบคลุมได้ด้วยการเคลื่อนเหลื่อม การเคลื่อนตัว และการแกว่ง

ประเภท: บูมคงที่หรือบูมยืดไสลด์ โดยบางรุ่นมีสายพานสองทิศทาง (โหมดคู่-สำหรับการซ้อน/เรียกคืน)

ครั้งที่สอง ระบบการเคลื่อนที่และขับเคลื่อน

1. กลไกการแกว่ง

ฟังก์ชั่น: ขับเคลื่อนบูมให้หมุนในแนวนอน (โดยทั่วไปจะเป็น 360 องศา) ขยายรัศมีการทำงานและจัดตำแหน่งกองวัสดุได้อย่างแม่นยำ

ส่วนประกอบ: แบริ่งสวิง มอเตอร์ขับเคลื่อน กระปุกเกียร์ และระบบควบคุม

2. กลไกการลัฟฟิ่ง

ฟังก์ชั่น: ปรับมุมเงยของบูมเพื่อรองรับกองวัสดุที่มีความสูงต่างกัน หลีกเลี่ยงการชนกับพื้นหรืออุปกรณ์อื่น ๆ

การใช้งาน: ระบบขับเคลื่อนกระบอกไฮดรอลิกหรือระบบกว้านเชือกลวด

3. กลไกการเดินทาง

ฟังก์ชั่น: ขับเคลื่อนอุปกรณ์ไปตามรางหรือพื้นดินเพื่อให้ครอบคลุมพื้นที่โรงเลี้ยงสัตว์ทั้งหมด

ประเภท: ประเภทติดตั้งบนราง- (พบได้ทั่วไปในโรงเลี้ยงสัตว์ขนาดใหญ่) หรือประเภทซอฟต์แวร์รวบรวมข้อมูล- (เหมาะสำหรับไซต์งานที่มีความยืดหยุ่น)

III. ระบบขนถ่ายวัสดุ

1. บูมลำเลียง

ฟังก์ชั่น: ขนย้ายวัสดุไปที่ด้านบนของกองในระหว่างการซ้อนและขนย้ายวัสดุจากกองไปยังสายพานลำเลียงปลายน้ำผ่านทางเครื่องขูดหรือล้อถังในระหว่างการเรียกคืน

คุณลักษณะการออกแบบ: การทำงานแบบสองทิศทาง โดยบางรุ่นมีสายพานแบบกลับด้านได้หรือแบบสายพานคู่-

2. การเรียกคืนอุปกรณ์

ประเภท:

เครื่องเรียกคืนถังล้อ: ขุดวัสดุด้วยล้อถังหมุนได้ เหมาะสำหรับวัสดุเทกองแข็ง (เช่น แร่ ถ่านหิน)

เครื่องขูดเรียกคืน: ใช้โซ่ขูดสำหรับการเรียกคืนแบบหลายชั้น เหมาะสำหรับวัสดุที่หลวม (เช่น ธัญพืช ปุ๋ย)

IV. ระบบควบคุมและความปลอดภัย

1. ระบบควบคุมอัจฉริยะ

ฟังก์ชัน: ผสานรวม PLC เซ็นเซอร์ และซอฟต์แวร์อัตโนมัติเพื่อให้สามารถวางแผนเส้นทางแบบซ้อน/เรียกคืน การตรวจสอบการไหล การวินิจฉัยข้อผิดพลาด และการทำงานระยะไกล

2. อุปกรณ์ป้องกันความปลอดภัย

ส่วนประกอบ:

ลิมิตสวิตช์: ป้องกันไม่ให้บูมเกินระยะการหมุนหรือการหมุน

3. ระบบป้องกันการชน-: ตรวจสอบสิ่งกีดขวางผ่าน LiDAR หรือกล้อง

เครื่องวัดความเร็วลม: ล็อคอุปกรณ์โดยอัตโนมัติระหว่างมีลมแรงเพื่อป้องกันการล้ม

V. ระบบเสริม

1. ระบบสเปรย์กำจัดฝุ่น

ฟังก์ชั่น: พ่นละอองระหว่างการซ้อน/การเรียกคืนเพื่อลดการกระจายตัวของฝุ่น

2. ระบบหล่อลื่น

ฟังก์ชัน: จ่ายสารหล่อลื่นให้กับส่วนประกอบที่สำคัญโดยอัตโนมัติ (เช่น แบริ่งสวิง เกียร์) เพื่อยืดอายุการใช้งาน
